晶閘管的用途
普通晶閘管最基本的用途就是可控整流。二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管，就可以構成可控整流電路。以最簡單的單相半波可控整流電路為例，在正弦交流電壓U2的正半周期間，如果VS的控制極沒有輸入觸發脈沖Ug，VS仍然不能導通，只有在U2處于正半周，在控制極外加觸發脈沖Ug時，晶閘管被觸發導通。畫出它的波形及，只有在觸發脈沖Ug到來時，負載RL上才有電壓UL輸出。Ug到來得早，晶閘管導通的時間就早；Ug到來得晚，晶閘管導通的時間就晚。通過改變控制極上觸發脈沖Ug到來的時間，就可以調節負載上輸出電壓的平均值UL。在電工技術中，常把交流電的半個周期定為180°，稱為電角度。這樣，在U2的每個正半周，從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α；在每個正半周內晶閘管導通的電角度叫導通角θ。α和θ都是用來表示晶閘管在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或?qū)ń铅?，改變?fù)載上脈沖直流電壓的平均值UL，實現了可控整流。

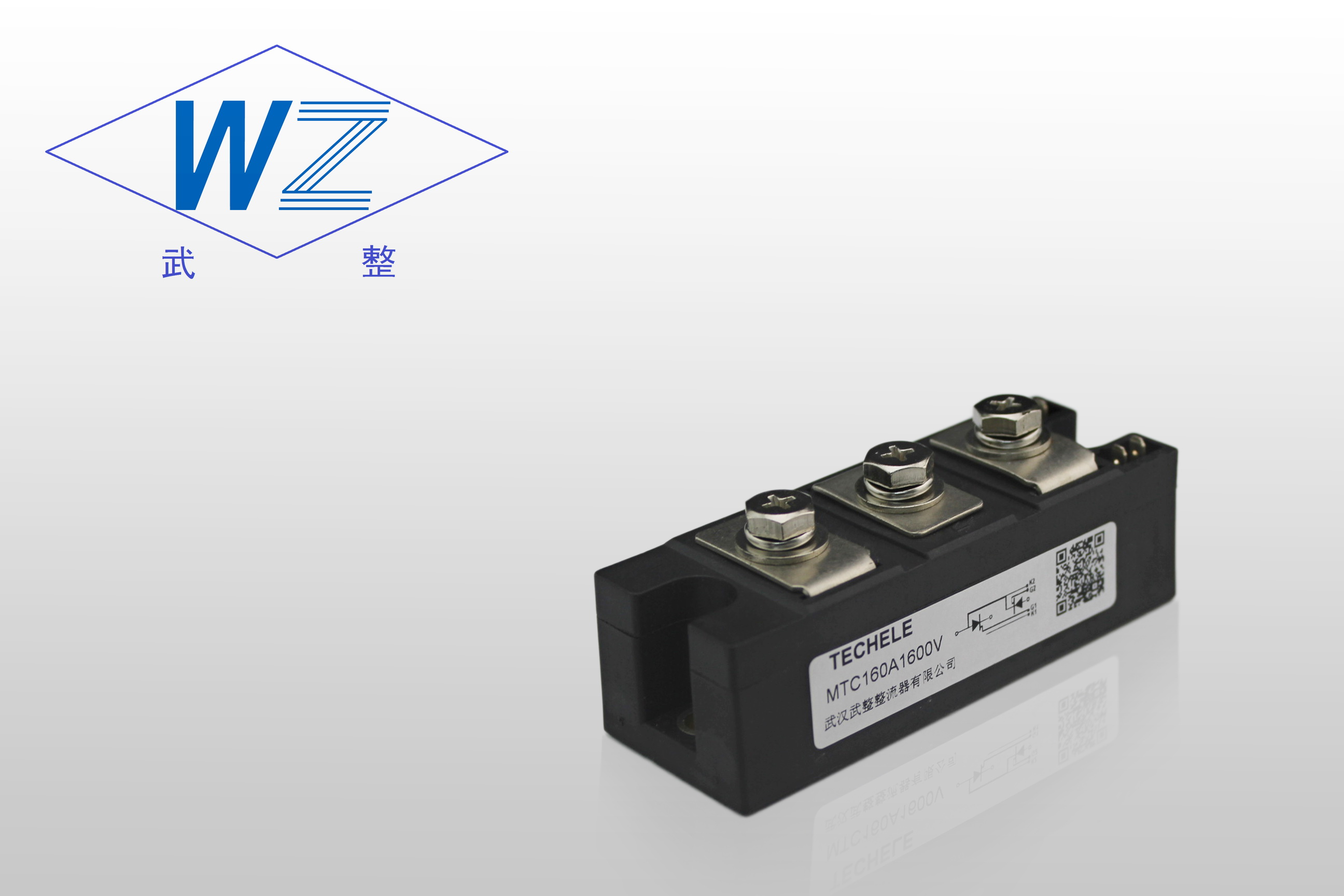

.jpg "MTC160A")
1：小功率塑封雙向可控硅通常用作聲光控?zé)艄庀到y(tǒng)。額定電流：IA小于2A。
2：大；中功率塑封和鐵封可控硅通常用作功率型可控調壓電路。像可調壓輸出直流電源等等。
3：大功率高頻可控硅通常用作工業中；高頻熔煉爐等。 采購晶閘管歡迎訪問 bjrl4u.com
