由于晶閘管過載能力較差，短時間的過電壓或過電流就可能導致其損壞。雖然選擇晶閘管時要合理地選擇元件參數并留有安全裕量，但仍需針對晶閘管的工作條件采取適當?shù)谋Ｗo(hù)措施，確保晶閘管裝置正常運行。
({6J.png)
1、 過電壓保護
過電壓產生的原因主要是操作過電壓、浪涌過電壓。按過電壓保護的部位來分，有交流側保護、直流側保護和元件保護等幾部分，如圖1所示。
1-避雷器;2-接地電容;3-交流側阻容保護;4-整流式阻容保護;5-硒堆保護;
6-交流側壓敏電阻保護;7-直流側阻容保護;8-直流側壓敏電阻保護
① 交流側操作過電壓保護：如圖1中的環節3-阻容吸收保護。其中阻容吸收電路的接線方式如圖2 所示。

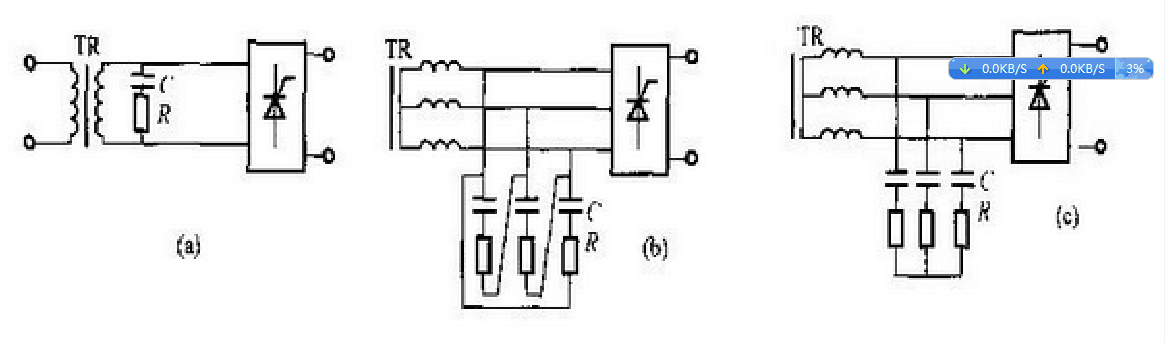

(a)單相電路 (b)三相電路 (c)三相整流式阻容電路
圖2 交流側阻容保護的幾種接法
②交流側浪涌過電壓保護：如圖1中的環節5-硒堆(可多次使用)、6-壓敏電阻(一次性使用)。
硒堆由成組串聯的硒整流片構成。硒片擊穿時，表面會燒出灼點，但浪涌電壓過去之后，整個硒片自動恢復正常保護功能。硒堆體積大，長期放置不用會失效。
壓敏電阻正常工作時，漏電流僅是微安級;當浪涌電壓來到時，反應快，可通過數千安培的放電電流。因此，抑制過電壓的能力強。加之它還有體積小、價格便宜等優點，是一種較理想的保護元件。保護接線方式如圖3所示。壓敏電阻的主要缺點是持續的平均功率太小(僅數瓦)，如果正常工作的電壓超過它的額定電壓，很短時間就會因過熱而損壞，因此不宜應用于那些頻繁出現過電壓的場合。
③直流側過電壓保護
直流側保護可采用與交流側保護相同的方法，如圖1 所示。對于容量較小的裝置，可采用阻容保護抑制過電壓;如果容量較大，應選擇硒堆或壓敏電阻保護。更多有關可控硅知識歡迎訪問武整官網（http:bjrl4u.com）；
