功率電子電路是以功率電子器件為基礎在近十多年所發展起來的一種含有多種學科交叉的電子電路。而功率電子器件是用于對大功率電能進行變換和控制的大功率(通常指電流為數十安至數千安，電壓為數百伏以上)電子器件。
各種功率電子器件均具有導通和阻斷兩種工作特性。根據其對導通與阻斷的可控性，功率電子器件可分為3類：不可控型器件、半控型器件、全控型器件。
其中由于半控型功率電子器件中普通晶閘管的應用最普遍。
晶閘管(Thyristor)是硅晶體閘流管的簡稱，又被稱作可控硅(SiliconControlledRectifier，SCR)。主要應用在可控整流、交流調壓、無觸點交直流開關、逆變和直流斬波等方面。
晶閘管由四層半導體PNPN、三個PN結(J1、J2和J3)構成，具有三個電極。由P1和N2分別引出陽極A及陰極K，由P2引出門極G。

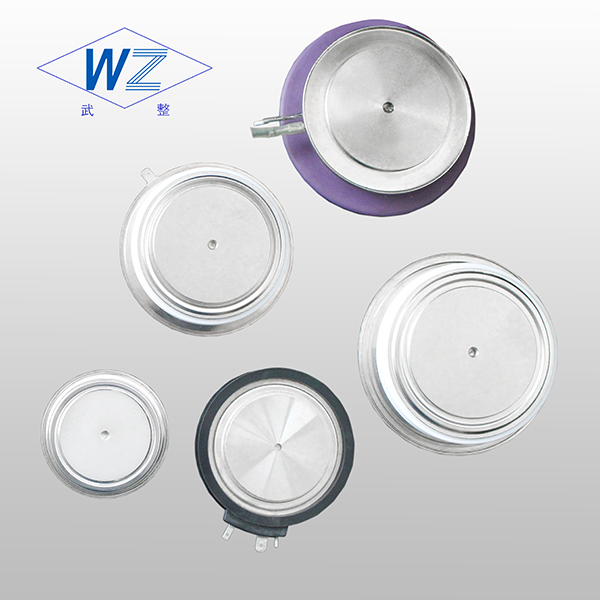

下圖是晶閘管的外形及符號。圖為螺栓式結構，螺栓為陽極A。圖為平板式，中間金屬環為門極G，靠近門極的平面為陰極K。圖是晶閘管的符號。更多有關晶閘管知識歡迎訪問武整官網（bjrl4u.com)；
