電力電子晶閘管亦即過去國內稱為可控硅，國外簡稱為SCR元件，是硅整流裝置中最主要的器件，它的參數選擇是否合理直接影響著設備運動性能。合理地選用可控硅可提高運行的可靠性和使用壽命，保證生產和降低設備檢修成本費用。本文就樂山冶金機械軋輥廠使用較多的磁選和電機車設備選用晶閘管有關電參數作出論述。

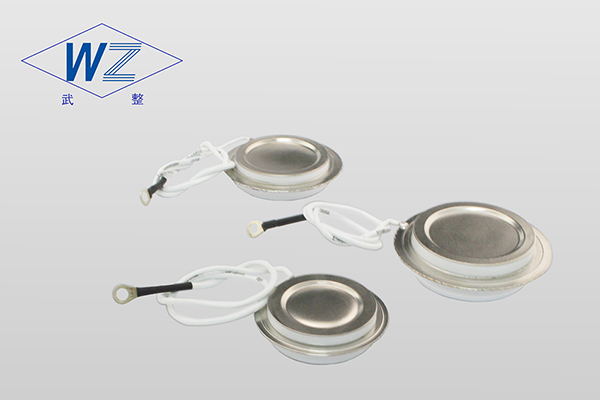

.jpg)
在一般情況下，裝置生產廠圖紙?zhí)峁┑目煽毓璧膮?shù)最主要兩項：即額定電流(A)和額定電壓(V)，使用部門提出的器件參數要求也只是這兩項，在變頻裝置上的快速或中頻可控硅多一個換向關斷時間參數，在一般情況下也是可以的。但是從提高設備運行性能和使用壽命的角度出發，我們在選用可控硅器件時可根據設備的特點對可控硅的某一些參數也作一些挑選。根據可控硅的靜態特性，對可控硅器件參數的選擇提出如下幾點討論。
1選擇正反向電壓
可控硅在門極無信號，控制電流Ig為0時，在陽(A)一一陰(K)極之間加(J2)處于反向偏置，所以，器件呈高阻抗?fàn)顟B(tài)，稱為正向阻斷狀態，若增大UAK而達到一定值VBO，可控硅由阻斷突然轉為導通，這個VBO值稱為正向轉折電壓，這種導通是非正常導通，會減短器件的壽命。所以必須選擇足夠正向重復阻斷峰值電壓(VDRM)。在陽一一陰極之間加上反向電壓時，器件的第一和第三PN結(J1和J3)處于反向偏置，呈阻斷狀態。當加大反向電壓達到一定值VRB時可控硅的反向從阻斷突然轉變?yōu)閷?dǎo)通狀態，此時是反向擊穿，器件會被損壞。而且VBO和VRB值隨電壓的重復施加而變小。在感性負載的情況下，如磁選設備的整流裝置。在關斷的時候會產生很高的電壓(∈=-Ldi/dt)，如果電路上未有良好的吸收回路，此電壓將會損壞可控硅器件。因此，器件也必須有足夠的反向耐壓VRRM。
